Industrielle Kugelhähne
Schwimmend gelagerte und zapfengelagerte Kugelhähne aus Guss- und Schmiedestahl, ergänzt um Sonderausführungen für besondere Betriebsbedingungen.
Bauarten
Schwimmend gelagerte Kugelhähne
Die Kugel ist nicht fest gelagert. Sie wird zwischen den beiden Sitzringen gehalten und verschiebt sich unter Druck geringfügig in Richtung des ausgangsseitigen Sitzes, wo sie abdichtet. Diese Bauart wird vor allem bei kleineren Nennweiten und niedrigeren Druckstufen eingesetzt.
Zapfengelagerte Kugelhähne
Die Kugel ist oben und unten über Zapfen im Gehäuse gelagert und gibt den Mediumsdruck an die Lager ab. Federbelastete Sitzringe liegen an der Kugel an und dichten unabhängig vom Druck. Die Betätigungsmomente bleiben dadurch auch bei grossen Nennweiten und hohen Drücken begrenzt.
| Merkmal | Schwimmend gelagert | Zapfengelagert |
|---|---|---|
| Lagerung der Kugel | zwischen den Sitzringen | über Zapfen im Gehäuse |
| Abdichtung | Mediumsdruck presst die Kugel auf den Sitz | federbelastete Sitzringe |
| Betätigungsmoment | steigt mit Druck und Nennweite | bleibt weitgehend unabhängig vom Druck |
| Einsatzschwerpunkt | kleinere Nennweiten, niedrigere Druckstufen | grosse Nennweiten, hohe Drücke |
Sonderausführungen
Vier Ausführungen für Betriebsbedingungen, die ein Standard-Kugelhahn nicht abdeckt.
- Metallisch dichtende Kugelhähne
- Kugel und Sitzringe dichten Metall auf Metall. Diese Ausführung ist für hohe Temperaturen sowie abrasive oder feststoffhaltige Medien vorgesehen, bei denen Weichdichtungen nicht mehr eingesetzt werden können.
- Kryogene Kugelhähne
- Für tiefkalte Medien wie verflüssigte Gase. Werkstoffe und Dichtungen sind auf tiefe Temperaturen abgestimmt, eine Schaftverlängerung hält die Betätigung aus dem Kältebereich heraus.
- Vollständig verschweisste Kugelhähne
- Das Gehäuse ist verschweisst statt verschraubt. Ohne Gehäuseflansche entfallen Leckagepfade nach aussen. Das eignet diese Ausführung für erdverlegte Pipelines und lange Wartungsintervalle.
- Top-Entry-Kugelhähne
- Kugel und Sitzringe sind über den Gehäusedeckel von oben zugänglich. Wartung und Sitzwechsel erfolgen in der Leitung, ohne den Kugelhahn auszubauen.
Ausführung nach Anforderung
Werkstoff, Druckklasse, Anschlussart, Dichtungssystem und Betätigungsart legen wir je Auftrag nach der Anforderung fest.
| Werkstoffe | Gehäuse aus Guss- oder Schmiedestahl; Werkstoffwahl nach Medium, Temperatur und Regelwerk |
|---|---|
| Druckklassen | nach Anforderung und vereinbartem Regelwerk (API, ASME, EN) |
| Anschlussarten | Flanschanschluss; weitere Anschlussarten nach Anforderung |
| Dichtungssysteme | weichdichtend oder metallisch dichtend, abgestimmt auf Medium und Temperatur |

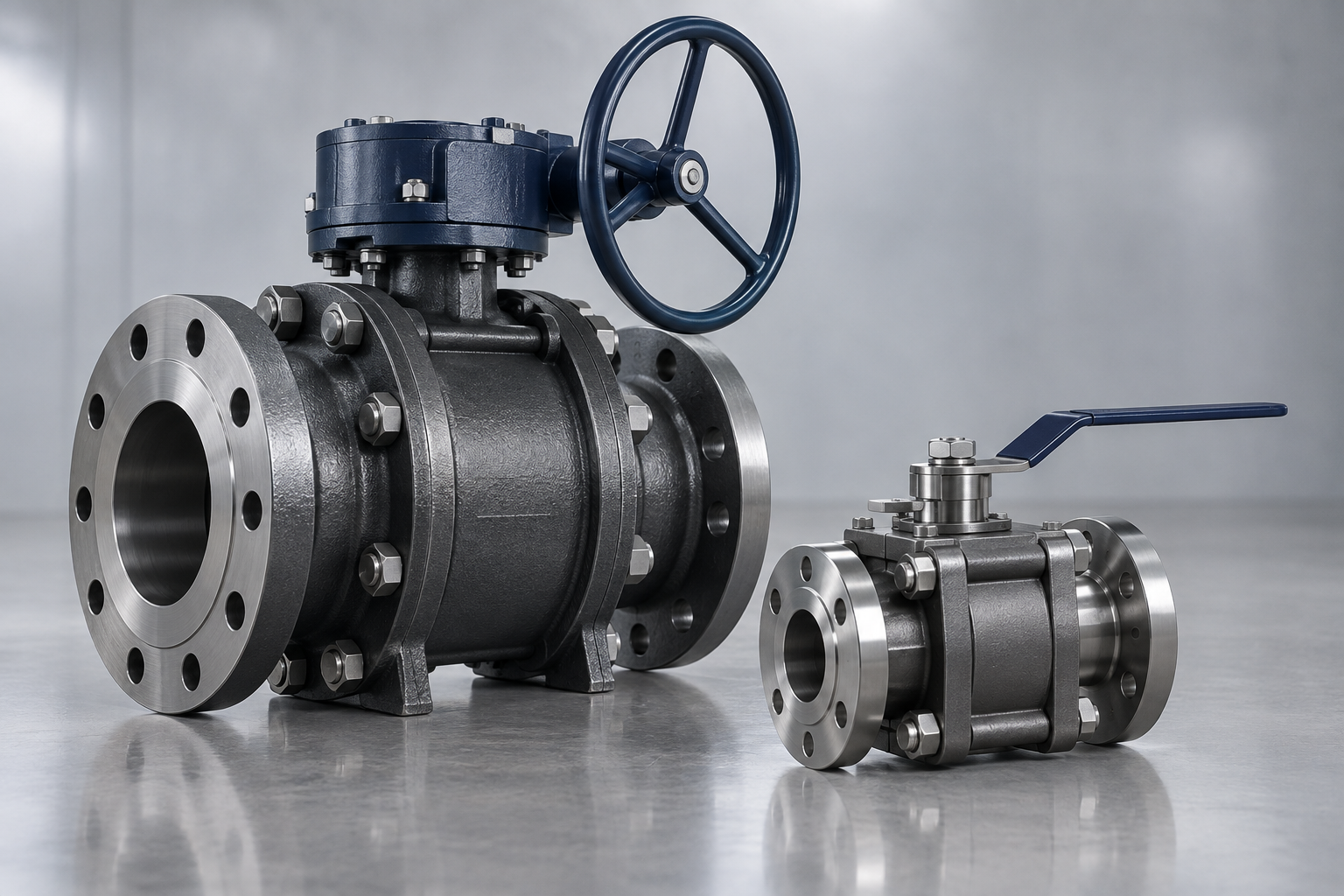

| Betätigungsarten | Handhebel, Getriebe mit Handrad; weitere Betätigungsarten nach Anforderung |
Anfragen und Offerten
Nennen Sie uns Medium, Druck, Temperatur, Nennweite und Anschlussart. Wir antworten per E-Mail mit einer Offerte oder mit Rückfragen zur Auslegung.
